[관계형DB] 스키마 / ERD / MySQL

학습링크

ERD 테스트 링크 : dbdiagram.io

참고 링크 : 데이테 모델링 개념 및 ERD 다이어그램 그리는 법

---





모델링 단계

1. 업무파악 단계 : 화면에 어떠한 것들이 필요한지에 대한 개념을 잡음 ( 뭐가 필요한지 )

2. 개념적 데이터 모델링 : 화면에 표현될 데이터들을 파악해서 관계를 설정 ( 어떤 관계인지 )

3. 논리적 데이터 모델링 : 개념적 데이터 모델링 한 것을 표로 만듦 ( ERD 제작 )

4. 물리적 데이터 모델링 : 실제 데이터베이스에 구현 ( 구현단계 )

---

ERD 용어 (Entity Relationship Diagram)

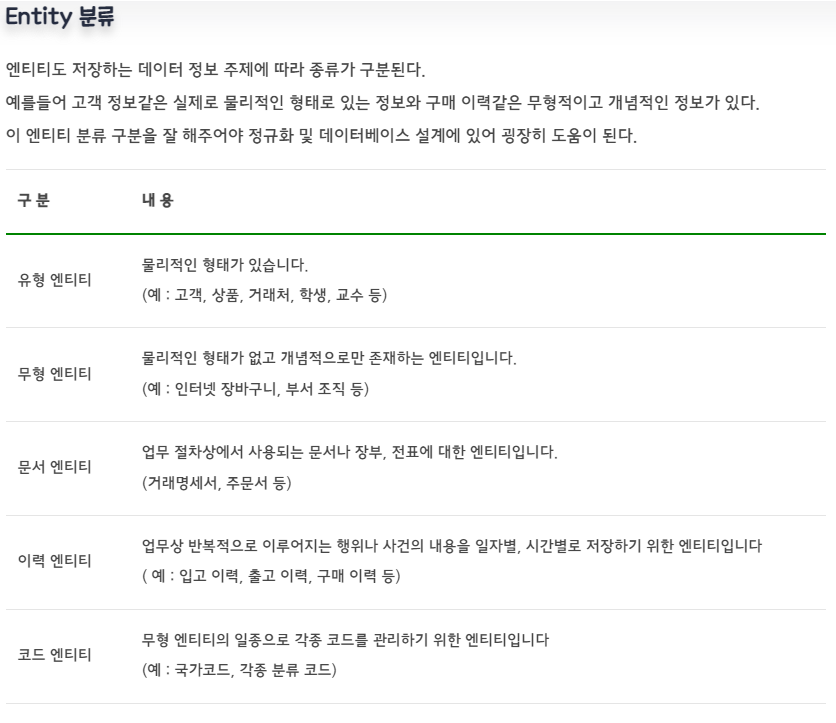

Entity	=table :정의 가능한 사물이나 개념
Attribute	=필드명 =컬럼명 : entity의 속성
Domain	: 데이터 타입
PK	: primary key : 중복 없고, null값이 없는, 유일한 값에 지정하는 키 : 보통 테이블 맨 위에 있는 열쇄모양 기본 키
FK	: foreign key : 자식Entity와 연결될 테이블명_컬럼명 형식

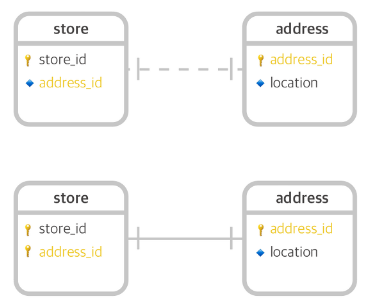

실선	: 식별관계 : 부모의 키를 외래키로 참조해서 자신의 키로 설정
점선	: 비식별관계 : 부모의 키를 일반속성으로 참조

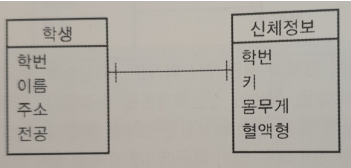

1:1 관계	선 끝모양 : | to | 예시) 한  명의 학생은 하나의 신체정보를 갖는다

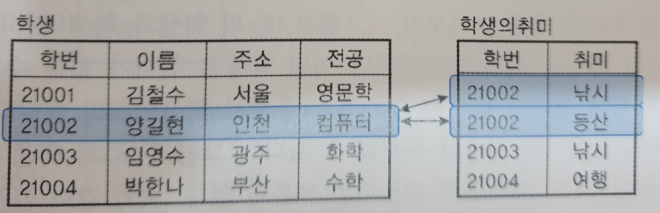

1:다 관계	선 끝모양 : | to 닭발 예시) 한 명의 학생은 여러 취미를 가질 수 있다

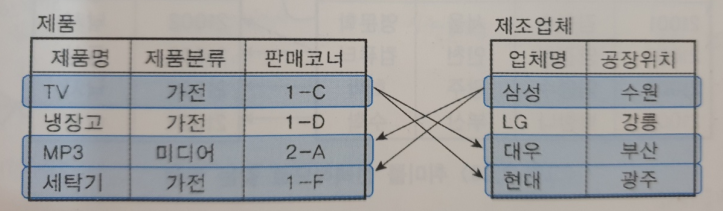

다:다 관계	선 끝 모양 : 닭발 to 닭발 : 두 개의 Entity만으로는 표현할  수 없는 상황 : 중간에 Join이 필요하다 예시) 여러 전자제품은 여러 제조업체에서 생산 가능하다

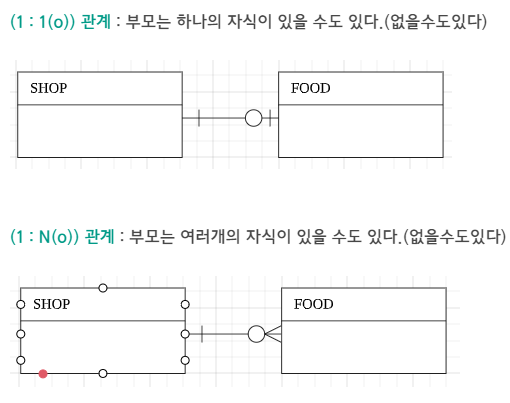

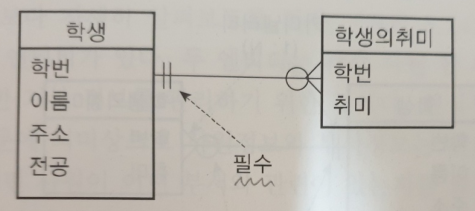

필수기호	: 필수기호 |

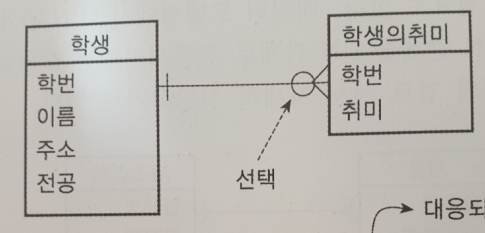

선택기호	: 선택기호 O



---



---



도메인 종류
int	char : 고정길이 문자열	varchar(255) : 가변길이의 문자열
timestamp	date	number



---



SELECT * FROM 테이블_이름 LIMIT 200 Eng

SELECT * FROM 테이블_이름 LIMIT 200





---

MySQL 명령어 모음

1. 데이터베이스 생성

create database db이름;

2. 데이터베이스 선택하기

use db이름;

3. 테이블 생성

create table 테이블이름 (
	id int primary key auto_increment, //고유키 지정. 하나밖에 지정안됨
    name varchar(255),
    email varchar(255)
    post_id int,
    foriegn key(post_id) references post (id) // 외래키 지정. 외래키 미리 선언해두고 가능. (사용할 외래키) references 연결될 테이블(연결될 값)
)

4. 테이블 정보 확인

describe 테이블이름;

5. select, from, where

SELECT 특성_1, 특성_2
FROM 테이블_이름
WHERE 특성_1 = "특정 값"

6. order by : 정렬

SELECT *
FROM 테이블_이름
ORDER BY 특성_1

7. limit : 결과 갯수 제한

SELECT *
FROM 테이블_이름
LIMIT 200
